V průmyslových provozech mohou i malé odstávky zařízení způsobit masivní ztráty ve výrobě, bezpečnostní rizika a neočekávané náklady na opravy. Spolehlivost čerpadel proto zůstává nejvyšší prioritou pro manažery závodů a týmy údržby. Přestože je mechanická ucpávka malá, je základní součástí, která zajišťuje stabilní provoz čerpadla, eliminuje únik kapaliny a zkracuje neplánované prostoje.
Díky robustnímu pryžovému měchu bez{0}}tlačného provedeníMechanická ucpávka MG1se stal osvědčeným řešením napříč chemickým zpracováním, úpravou vody, odpadními vodami a obecnými průmyslovými odvětvími. Odstraňuje tradiční dynamické O-kroužky, které způsobují tření a opotřebení hřídele, automaticky kompenzuje axiální posunutí a poskytuje stabilní těsnicí výkon i v kapalinách-zatížených pevnými látkami a středně korozivních médiích.
Pochopení mechanických ucpávek a jejich role ve spolehlivosti čerpadel
Základní principy návrhu pryžových vlnovcových těsnění
Mechanické ucpávky tvoří dynamickou bariéru mezi rotujícími hřídeli čerpadla a stacionárními tělesy čerpadel a zabraňují úniku procesní kapaliny podél rozhraní hřídele.

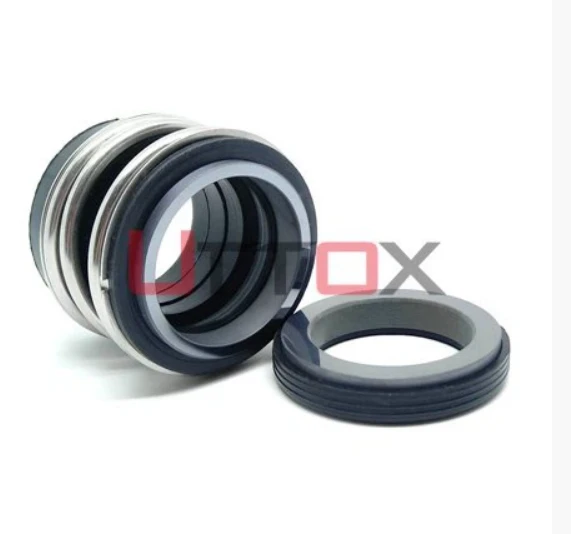

Řada MG1 - včetně modelů MG12 a MG13 - využíváelastomerová měchovitá struktura s jednou pružinoukterý přenáší zatížení pružiny přímo přes pružný pryžový prvek. Konvenční těsnění spoléhají na sekundární O-kroužky klouzající po povrchu hřídele, což snadno způsobuje otěr. Konstrukce MG1 funguje jinak: vlnovec zůstává fixován vzhledem k hřídeli, zatímco těsnicí plochy provádějí rotační těsnění. Pryžový měch absorbuje axiální pohyb bez vytváření kluzných kontaktních bodů.
MG12 je vybaven středně dlouhým měchem-, zatímco MG13 je dodáván s prodlouženou měchovou verzí. To poskytuje technickým týmům flexibilní možnosti přizpůsobení různým hloubkám ucpávky čerpadel a instalačním délkám.
Klíčové specifikace a provozní parametry
Jasné pochopení limitů výkonu pomáhá týmům nákupu a údržby přijímat přesná rozhodnutí o výběru. Mechanická ucpávka MG1 funguje stabilně napříč-20 stupňů až +200 stupňů, s maximálním pracovním tlakem do 16 bar a rychlostí hřídele 10 m/s. Tyto parametry pokrývají většinu aplikací odstředivých čerpadel v průmyslových zařízeních.
Hodí se pro průměry hřídele od 12 mm do 120 mm, vhodné pro malá oběhová čerpadla až po středně-zátěžová procesní čerpadla. Výběr materiálu přímo určuje životnost a provozní stabilitu:
Možnosti čela těsnění: pryskyřičný uhlík, antimonový uhlík, karbid křemíku (SiC), slinutý karbid křemíku (SSIC), karbid wolframu
Možnosti elastomerů: VITON pro chemickou odolnost, EPDM pro teplovodní provoz, NBR pro všeobecné použití, FFKM pro extrémní chemické zatížení, AFLAS pro speciální drsné podmínky
Kovové komponenty: SS304 / SS316 pro vynikající odolnost proti korozi
Vliv výběru materiálu na životnost
Materiál těsnicího čela přímo ovlivňuje odolnost proti opotřebení, odvod tepla a celkovou životnost. Karbid křemíku spárovaný s uhlíkem vyniká v čistých médiích s dobrou tepelnou vodivostí a odolností proti otěru. Čelní plochy z karbidu wolframu spolehlivě fungují v drsných důlních kalech a aplikacích s odpadními vodami.
Elastomerní směsi musí odolávat chemii procesních kapalin a pracovní teplotě bez vytvrzení, bobtnání nebo ztráty pružnosti.
VITON: vynikající odolnost vůči ropným produktům a obecným chemikáliím, stabilní do 200 stupňů
EPDM: ideální pro vodní a horkovodní systémy, ale náchylné k rychlé degradaci v uhlovodíkových médiích
Správné přizpůsobení materiálu zabraňuje předčasnému selhání těsnění, prodlužuje cykly výměny a zlepšuje celkovou provozní účinnost čerpadla.
Klíčové výhody mechanické ucpávky MG1 pro zvýšení výkonu čerpadla
Mechanická ucpávka MG1 přináší hmatatelné provozní výhody odvozené z vyspělého konstrukčního návrhu a v praxi-osvědčených technických norem a přináší praktická řešení každodenních problémů, kterým čelí pracovníci údržby a technici závodu.
Eliminace drápání hřídele a rýhování
Tradiční tlačná těsnění s dynamickými O-kroužky nepřetržitě tírají o hřídel pod zatížením pružiny, vytvářejí drážky pro opotřebení a trvalé únikové cesty, které vedou k nákladným opravám hřídele.
Pryžový měch MG1 tento problém řeší: měch je na hřídeli nehybný a místo klouzání se uvnitř ohýbá. To zcela eliminuje tření hřídele a zachovává původní integritu povrchu hřídele během servisního cyklu. U chemických závodů a průmyslových zařízení to zkracuje prostoje, zabraňuje drahým předělávkám hřídele a zlepšuje dlouhodobou- spolehlivost zařízení.
Prevence jarního ucpání v kontaminovaných médiích
Mnoho procesních kapalin obsahuje pevné částice a vláknité nečistoty, které snadno ucpávají běžné uzavřené pružiny. Zanesení snižuje zatížení čela těsnění a způsobuje předčasné selhání.
MG1 přijímá anotevřenou-strukturu spirálové pružinyumožňuje volný průchod nečistot, zabraňuje hromadění částic a udržuje stálý těsnící tlak. Tato výhoda je vysoce cenná při čištění odpadních vod, buničiny a papíru a chemickém zpracování, kde je jemná filtrace omezena. Snížené zanášení snižuje četnost údržby, zjednodušuje požadavky na návrh systému a zajišťuje stabilní provoz v náročných médiích-zatížených pevnými látkami.
Automatická kompenzace pohybu hřídele
Odstředivá čerpadla přirozeně generují axiální posun v důsledku tepelné roztažnosti, rázu při rozběhu a hydraulického tahu. Pružný pryžový měch těsnění MG1 automaticky absorbuje takový posun bez dalších pomocných dílů, udržuje těsný kontakt s těsnicí plochou a stabilní těsnění za kolísajících pracovních podmínek.
Rovněž kompenzuje menší nesouosost hřídele a házení způsobené montážní tolerancí nebo opotřebením součástí. Výsledkem je stabilní těsnicí výkon, nižší riziko úniku a optimalizovaná účinnost čerpadla při proměnlivém tepelném a mechanickém zatížení.
Zůstatek nákladů-výkonu pro standardní aplikace
MG1 dosahuje ideální rovnováhy mezi dostupnou cenou a spolehlivým výkonem, dokonale vyhovuje obecným průmyslovým standardům. Jmenovitý až 16 bar, pokrývá většinu cirkulace vody, přenosu tekutin a lehkých chemických procesů.
Ve srovnání s vysoce{0}}cenou předem sestavených kazetových těsnění{1} snižuje její design ve stylu komponent-pořizovací náklady při zachování ekvivalentní odolnosti a spolehlivosti. Je plně zaměnitelný s běžnými ekvivalenty, jako je Eagle Burgmann MG1, AESSEAL B02 a Vulcan 191, což zjednodušuje nákup náhradních dílů. Nákladově-efektivní struktura umožňuje distributorům a týmům údržby optimalizovat inventář s minimálními kapitálovými investicemi.
Porovnání mechanické ucpávky MG1 s jinými tržními řešeními
Průmysloví zákazníci čelí několika možnostem mechanických ucpávek, z nichž každá má odlišné přednosti a omezení. Jasné srovnání pomáhá týmům nákupu vybrat modely odpovídající provozním požadavkům a rozpočtovým omezením.
Srovnání se sestavami těsnění kazet
Těsnění kazet jsou předmontována ve výrobě-, aby se zjednodušila instalace a snížila se lidská chyba, ale mají mnohem vyšší cenu. Mechanická ucpávka MG1 nabízí cenově příznivou-alternativu pro standardní aplikace, kde jsou k dispozici profesionální-technici na místě.
Jeho modulární struktura podporuje flexibilní kombinaci materiálů a snadné přizpůsobení pro speciální média. Náhradní díly lze skladovat jednotlivě, aby se snížil tlak v zásobách. Zatímco kazetová těsnění vyhovují složitým scénářům vzdálené instalace, MG1 poskytuje spolehlivý výkon a zřejmé ekonomické výhody pro běžné průmyslové čerpací systémy.
Výkon proti měchům alternativní návrhy
Kovová vlnovcová těsnění odstraňují elastomerové části a fungují dobře při extrémních teplotách a ultra-agresivních chemických podmínkách, přesto jsou mnohem dražší a nabízejí nižší axiální flexibilitu.
Pryžový měch MG1 spolehlivě funguje od -20 stupňů do +200 stupňů a pokrývá téměř všechny běžné průmyslové pracovní rozsahy. Poskytuje vynikající axiální flexibilitu pro udržení stabilního čelního tlaku během provozu. Jeho jednodušší konstrukce snižuje náklady na údržbu a zajišťuje snadnou dostupnost náhradních součástí. Pro všeobecné použití je MG1 ekonomičtější a přizpůsobivější než pevná kovová vlnovcová těsnění.
Výhody oproti tlačným{0}typům pružinových těsnění
Těsnění tlačného-stylu se spoléhají na uspořádání s více-pružinami a kluzné O-kroužky, které nevyhnutelně způsobují otěr hřídele a vyžadují přísný výběr kompatibility materiálů, aby se zabránilo riziku koroze.
Netlačný pryžový měch MG1 zcela odstraňuje dynamický posuvný pohyb O-kroužku, což snižuje nároky na údržbu a zjednodušuje přizpůsobení materiálů. Obtížnost instalace je srovnatelná, přesto MG1 nevyžaduje přizpůsobení směru otáčení hřídele. Konstrukce zlepšuje celkovou spolehlivost, minimalizuje selhání opotřebení a poskytuje jednodušší a odolnější řešení těsnění pro většinu průmyslových čerpacích systémů.
Průvodce nákupem: Jak získat mechanické těsnění MG1 pro vaši firmu
Úspěšné pořízení mechanické ucpávky vyžaduje zaměřit se nejen na jednotkovou cenu, ale také na technické specifikace, profesionalitu dodavatele a celkové náklady na vlastnictví.
Identifikace kvalifikovaných dodavatelů a výrobců
Při nákupu mechanických ucpávek MG1 je rozhodující výběr spolehlivého výrobce. Kupující by měli vyhodnotit výrobní kapacitu, standardy kontroly kvality a plnou sledovatelnost materiálu. Dodavatelé s interními technickými schopnostmi mohou doporučit optimální jakost materiálů a poskytnout technická data včetně limitů fotovoltaiky a tabulek chemické kompatibility.
Značky jako Uttox nabízejí cenově{0}}efektivní alternativy pro trh náhradních dílů, které odpovídají původnímu designu bez kompromisů v kvalitě. Plynulá technická komunikace v angličtině snižuje nedorozumění ve specifikacích a urychluje řešení problémů během nákupu a provozu v terénu.
Pochopení cenových struktur a množstevních slev
Ceny MG1 se liší podle materiálu povrchu/elastomeru, množství objednávky a přizpůsobených požadavků. Standardní konfigurace uhlík-keramika + NBR jsou nejekonomičtější, zatímco prémiové vylepšené materiály odpovídajícím způsobem zvyšují jednotkové náklady.
Hromadné objednávky, roční rámcové smlouvy a programy inventarizace zásilek účinně snižují jednotkovou cenu a zaručují skladovou dostupnost. Dodací lhůty se pohybují od okamžité expedice u standardních velikostí až po několik týdnů u plně přizpůsobených návrhů. Kupující musí vyvážit náklady na držení zásob a riziko nouzových zásob, aby optimalizovali celkovou nákladovou efektivitu a provozní připravenost.
Vyhodnocování technické podpory a možností přizpůsobení
Většina rutinních aplikací využívá standardní design MG1, zatímco speciální pracovní podmínky vyžadují cílené přizpůsobení. Profesionální inženýrské týmy dodavatelů mohou analyzovat-parametry na místě a nabídnout optimalizovaná řešení: speciální chemicky-odolné elastomery, vylepšené tvrdé povrchové materiály pro abrazivní média a upravené kovové součásti pro ne-standardní instalační rozměry čerpadel.
S desítkami let zkušeností v oboru těsnění poskytuje Uttox profesionální podporu při odstraňování problémů a poradenství při optimalizaci systému. Spolehlivé technické zabezpečení zaručuje dlouhodobou-provozní spolehlivost a efektivně řeší složité problémy s těsněním.
Nejlepší postupy pro instalaci a údržbu mechanických ucpávek MG1
Odborná instalace a standardizovaná údržba přímo určují životnost mechanické ucpávky a celkovou spolehlivost čerpadla. I vysoce-kvalitní těsnění MG1 předčasně selžou, pokud jsou nesprávně namontována nebo udržována.
Před-příprava na instalaci a kontrola
Před instalací MG1 je nezbytná kompletní příprava:
Potvrďte plnou kompatibilitu s modelem čerpadla a rozměrovými specifikacemi
Zkontrolujte všechny součásti těsnění, zda nejsou poškozené, deformované nebo vadné
Důkladně vyčistěte ucpávku, pouzdro hřídele a protilehlé kontaktní plochy, abyste odstranili částice a nečistoty
Zkontrolujte hřídel na opotřebení, házení a povrchové vady; zajistit, aby rozměrová tolerance splňovala standardní požadavky
Povrchová úprava hřídele by měla dosahovat Ra 0,8 μm nebo vyšší
Místo opětovného použití vyměňte opotřebená pouzdra hřídele přímo
Pečlivá kontrola před{0}}instalací zabraňuje chybám při montáži a zajišťuje optimální výkon těsnění již od spuštění.
Postup instalace a kritické kontrolní body
Při montáži MG1 věnujte zvýšenou pozornost detailům:
Na elastomerové díly používejte pouze chemicky kompatibilní mazivo, aby nedošlo k poškození materiálu
Stacionární sedadlo nainstalujte opatrně, abyste zajistili správné stlačení bez deformace
Umístěte rotační sestavu přesně podle jmenovité pracovní délky a potvrďte zapojení hnacího mechanismu
Při montáži se vyhněte kroucení nebo ohýbání pryžového měchu
Po instalaci hřídele ručně otočte, abyste ověřili hladký pohyb bez překážek
Před spuštěním zcela naplňte čerpadlo procesní kapalinou, aby se zabránilo chodu nasucho, který může okamžitě poškodit těsnicí plochy
Pokyny pro běžnou údržbu a odstraňování problémů
Pravidelná pravidelná údržba výrazně prodlužuje životnost MG1. Sledujte abnormální úniky, hluk, vibrace a kolísání teploty kolem ucpávky -, to jsou včasné varovné příznaky potenciální poruchy.
Menší prosakování při prvním spuštění je normální; nepřetržité odkapávání vyžaduje okamžitou kontrolu. Vždy kontrolujte problémy na-úrovni systému, jako je kavitace a nesouosost hřídele, které vážně ovlivňují životnost těsnění. Uchovávejte kompletní záznamy o údržbě včetně data instalace, provozní doby a hlavní příčiny selhání. Historická data pomáhají identifikovat trendy poruch, optimalizovat plány údržby a řídit budoucí výběr materiálu těsnění.
Závěr
V průmyslových zařízeních výkon mechanické ucpávky přímo určuje spolehlivost čerpadla, provozní bezpečnost a dlouhodobé-náklady na údržbu.
Mechanická ucpávka MG1 se svou optimalizovanou strukturou pryžového měchu řeší tři body bolesti jádra: eliminuje opotřebení hřídele třením, zabraňuje ucpávání pružiny v kontaminovaných médiích a poskytuje automatickou kompenzaci axiálního pohybu hřídele. Jeho rozmanité materiály se přizpůsobí čisté vodě, horké vodě a mírným až středně chemickým médiím, spolehlivě pokrývají -20 stupňů až +200 stupňů a pracovní tlak až 16 barů.
Plná zaměnitelnost s běžnými modely těsnění zjednodušuje dodatečné vybavení zařízení a nákup náhradních dílů. Správný výběr materiálu, standardizovaná instalace a běžná údržba účinně prodlužují životnost těsnění a zabraňují předčasným výpadkům. Pochopením principů návrhu těsnění, objektivním porovnáním alternativních modelů a partnerstvím s profesionálními výrobci mohou průmysloví kupující získat vysoce-výkonná řešení těsnění a zároveň snížit celkové náklady na vlastnictví.
Často kladené otázky
Dokáže si mechanická ucpávka MG1 poradit s abrazivními kaly?MG1 může sloužit lehkému abrazivnímu kalu, když je konfigurován s páry tvrdých ploch, jako je karbid křemíku nebo karbid wolframu. Kombinace tvrdého-až{3}}tvrdého povrchu a správného zarovnávacího plánu účinně zpomaluje abrazivní opotřebení. Jeho otevřená- konstrukce spirálové pružiny zabraňuje usazování částic a vázání pružiny běžné u konvenčních utěsněných pružinových struktur.
Jak výběr elastomeru ovlivňuje chemickou kompatibilitu?Chemické přizpůsobení elastomerů je klíčem k dlouhé životnosti těsnění. VITON odolává většině kyselin, rozpouštědel a ropných kapalin, ale bobtná v ketonech a esterech. EPDM funguje výborně ve vodě, páře a alkalických médiích, ale rychle se rozkládá v kapalinách na bázi oleje-. FFKM poskytuje plné-spektrum chemické odolnosti, ale je za příplatek. Vždy se řiďte tabulkami chemické kompatibility výrobce pro přesný výběr materiálu.
Co způsobuje, že těsnění u čerpadel selhávají příliš brzy?Mezi běžné příčiny předčasného selhání patří: běh nasucho při spuštění vedoucí k tepelnému popraskání čelní plochy; nadměrné vibrace způsobené nesouosostí nebo nevyvážeností způsobující oddělení čel; chemické napadení nekompatibilními druhy elastomerů; abrazivní opotřebení od kontaminované nebo zkrystalizované procesní kapaliny. Systémové problémy, jako je kavitace, mrtvé hlavy a tepelný šok, také drasticky zkracují životnost těsnění.
Staňte se partnerem společnosti Uttox pro spolehlivá řešení mechanických ucpávek MG1
Společnost Uttox poskytuje cenově{0}}efektivní pryžové vlnovcové mechanické ucpávky plně přizpůsobené požadavkům aplikací průmyslových čerpadel. S více než 30 lety specializace na výrobu MG1 dodáváme spolehlivé alternativy k prémiovým značkovým těsněním se stejnou kvalitou a výkonem.
Náš profesionální technický tým nabízí bezplatnou analýzu aplikací a doporučení optimální konfigurace. Velké-skladové zásoby zajišťují rychlé dodání a minimální prostoje zařízení. Poskytujeme také přizpůsobená nestandardní řešení pro speciální pracovní podmínky za přísných standardů kontroly kvality. Naše vstřícná zákaznická podpora zjednodušuje celý proces zadávání zakázek od počátečního dotazu až po poprodejní-servis.
Kontaktujte nás ještě dnes na adrese info@uttox.com, probereme vaše požadavky na těsnění a získáte formální cenovou nabídku. Návštěvawww.uttox.compro procházení úplných produktových řad, stahování technických datových listů a přístup k instalačním pokynům. Ať už potřebujete jednotlivé nouzové náhradní těsnění nebo velké hromadné objednávky pro nepřetržitý provoz, Uttox je vaším dlouhodobým-důvěryhodným partnerem pro mechanické těsnění.
Reference
Mechanické ucpávky: Základy návrhu, aplikace a údržby, Průmyslový lis, 2019.
Pump Reliability Engineering Handbook, Gulf Professional Publishing, 2021.
Normy spolehlivosti zařízení pro chemické zpracování, norma American Petroleum Institute 682, 2020.
Analýza výkonnosti technologie těsnění v procesním průmyslu, Tribology International Journal, 2022.
Průvodce výběrem materiálu elastomeru pro mechanické těsnění, Magazín Technologie těsnění, 2023.
Nejlepší postupy pro instalaci mechanické ucpávky odstředivého čerpadla, Pokyny Hydraulic Institute, 2021.
